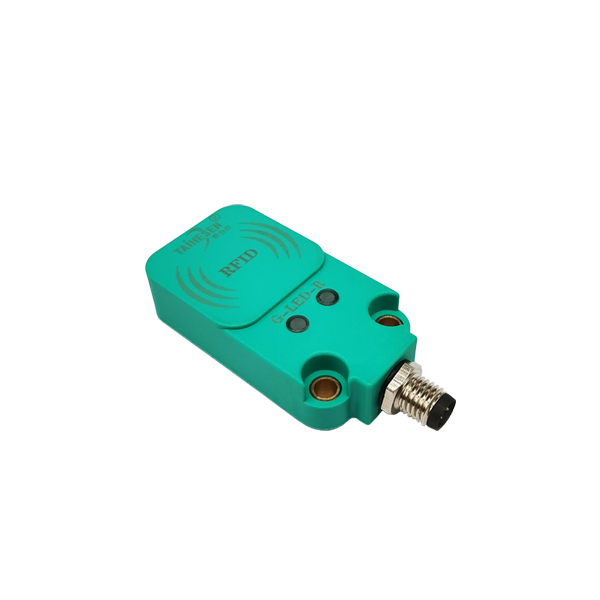

产品简介
THS461 、THS561是工业级工位RFID计件采集器(RFID读写器),整机采用ABS材料及一体灌胶密封工艺设计,具有较好的防水、防摔、防撞等特性,广泛应用于流水线的资产信息采集、智能计量、计时、分拣等场景,是具备完美代替人工作业的高频智能数据采集设备。并集成我司自主研发的高效信号处理算法,实现对RFID电子标签的快速读写操作。
设备可以与工程电脑、MCU主控板、主流PLC等直接通讯,具有两种读卡模式:模式1,主动读卡自动上传模式,设置后就处于主动读卡状态,有RFID电子标签进入读取区就采集到数据,自动上传数据。模式 2,命令控制模式,属于主从控制方式,上位机发控制指令,RFID设备读取,采集到RFID电子标签信息后数据上传。
该设备集成近场天线,有效识别距离0~10cm(具体距离与RFID标签形态规格有关系),支持快速移动读卡(>3m/s),具有多种通讯接口(RS-232、RS-485、TCP网口),读写稳定,支持多种高频RFID协议、易安装等优点,可广泛用于生产线、物流分拣、自动化工厂等领域。
产品特点
· 多协议读取M1、15693、Ntag21x标签
· 支持配置卡内任意数据自动上传
· 支持读写器设置内部上传密钥
· 多达14KB用户flash和密钥存储空间
· RS485接口款支持多设备级联读取,自由配置地址站号
· TCP网口款支持多设备组网,自由配置IP地址
· RS232、RS485、TCP网口三款可选
· 其中TCP网口款分电源适配供电和POE供电两款
· 提供智能调试应用软件和指令集开发文档
· 工业级抗干扰设计,可广泛应用于各工业场景
产品型号
1, THS460-RS485 (串口协议,5芯端子线);
2, THS461-RJ45 (TCP/IP协议,配TCP网关 );
3, THS560-RS485 (Modbus RTU协议,5芯端子线);
4, THS560-RJ45 (Modbus TCP协议,配TCP网关 );
产品参数
性能参数 | ||
支持协议 | ISO14443A、ISO15693 | |
工作频段 | 13.56MHz | |
输出功率 | 220mw | |
读取距离 | 0~45mm(与标签、环境有关) | |
写入距离 | 0~40mm(与标签、环境有关) | |
识别速度 | >30张/秒(与标签、环境有关,在有效场强范围内,支持标签移动速度>3米/秒采集) | |
接口参数 | ||
RS232接口 | 波特率115200bps(默认,可设) | 或者选择LAN网口+电源接口形式 (以及单独POE网口形式) |
RS485接口 | ||
电源接口 | 标准DC-2.1端口 | |
电源参数 | ||
工作电压 | DC 7.5~36V | |
工作功耗 | <250mw | |
物理参数 | ||
产品尺寸 | 55.5x29.5x14.0mm(不含M8航空插头) | |
产品重量 | 30g | |
外壳材质 | ABS | |
环境参数 | ||
工作温度 | -20~+70℃ | |
工作湿度 | -5%RH~95%RH(非凝结状态) | |
储存湿度 | -10%RH~95%RH(非凝结状态) | |
防护等级 | IP67 |

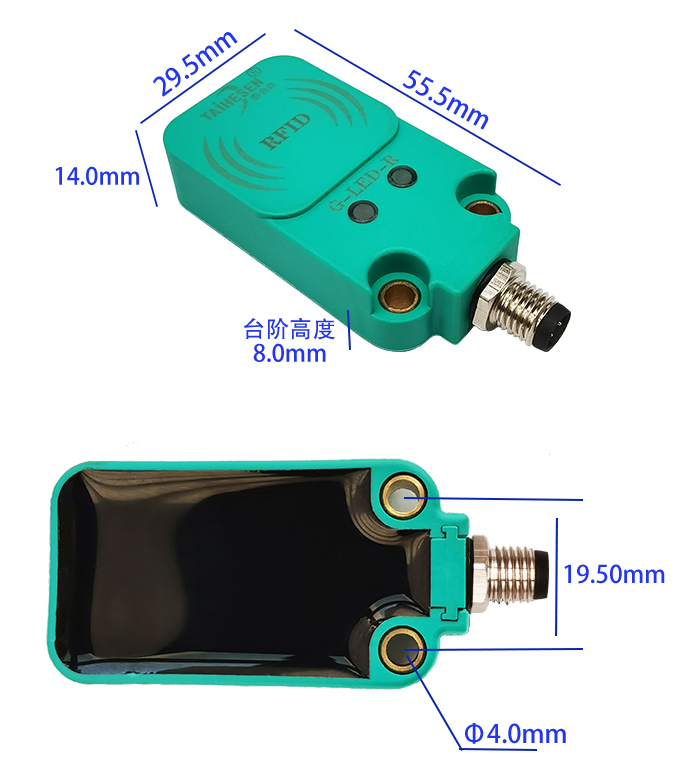

结构尺寸
小精灵THS460、THS560高频工业读写器规格书V2.0.pdf
